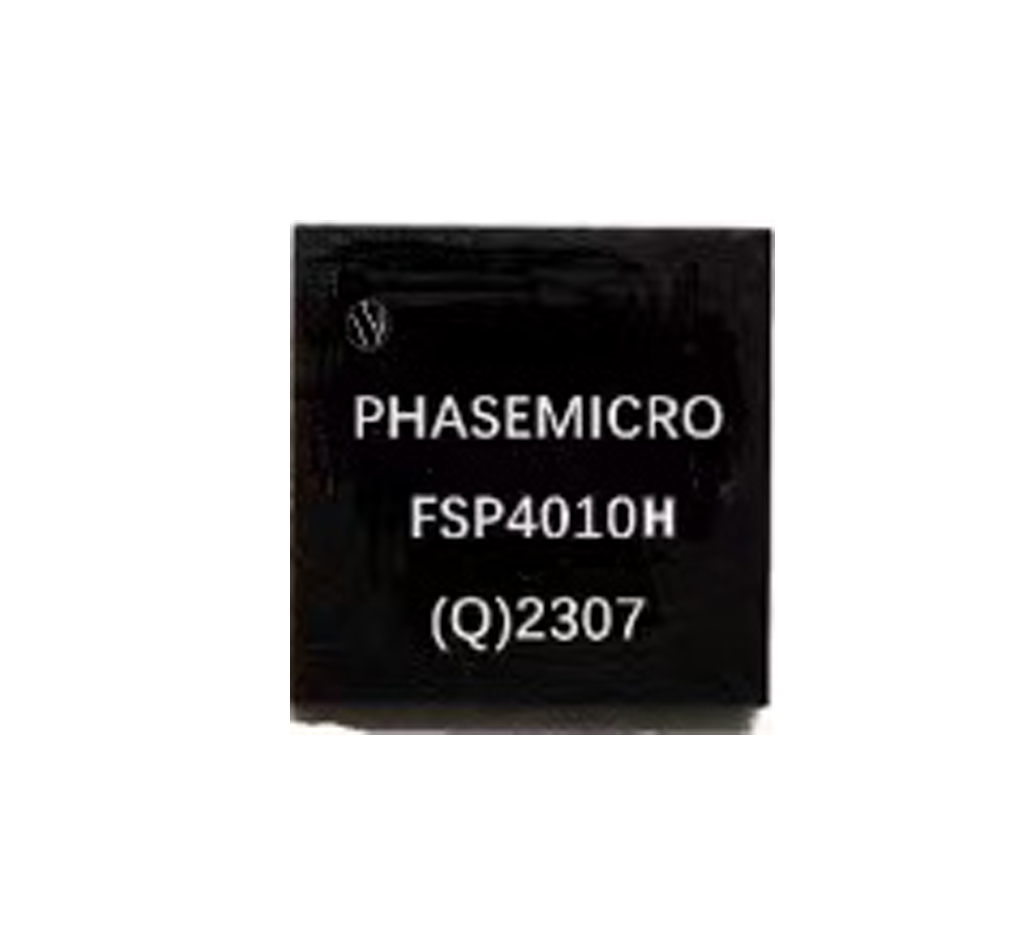

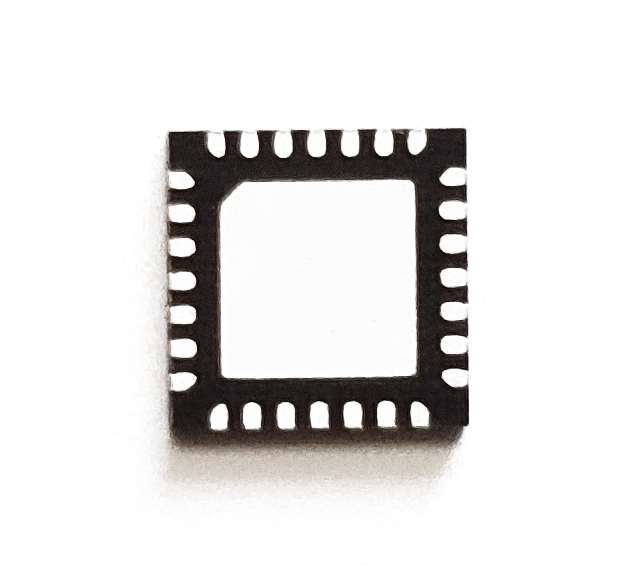

FSP4010H 是一款低杂散、低抖动、低功耗小数宽带频率综合器。芯片内部集成了压控振荡器、鉴相器、电荷泵、环路滤波器、多模分频器、SDM、射频分频器、射频倍频器等。

        VCO工作频率 5GHz -10GHz，射频二倍频器使 RFOUTBP/BN 端口输出 10GHz - 20GHz 信号，四倍频器使 RFOUTCP 端口输出 20GHz - 40GHz信号，分频器使 RFOUTAP/AN 端口输出 78.125M -10G 信号。最高鉴相频率整数模式 300MHz，小数模式 250MHz。

        FOM值 - 230dBc/Hz，能够实现极低的带内噪声与抖动。芯片内设置可编程寄存器，可有效减轻整数边界杂散。此外，芯片具备游走杂散优化功能，功能开启后，输出不会产生游走杂散（Wander Spur）。

        频率输出精度方面，FSP4010H 采用14bit + 25bit 级联 SDM 结构，从而达成零频率误差输出。

        工作温度范围 - 55℃到 + 125°C。供电方面，采用 3.3V 单电源供电，芯片内部集成了低噪声 LDO。在 PCB 设计中，无需搭配片外LDO，也能够实现 70fs 的低相位噪声，极大地简化了电路设计，降低BOM成本。

频率综合器产品：FSP4010H

        FSP4010H：内部集成压控振荡器VCO，工作频率范围为4.85GHz~9.7GHz。
        RFOUTAP/AN 端口，输出 75.7M~9.7G 信号；
        RFOUTBP/BN端口，输出9.7G~19.4GHz信号；
        RFOUTCP端口，输出19.4G~38.8GHz信号。
