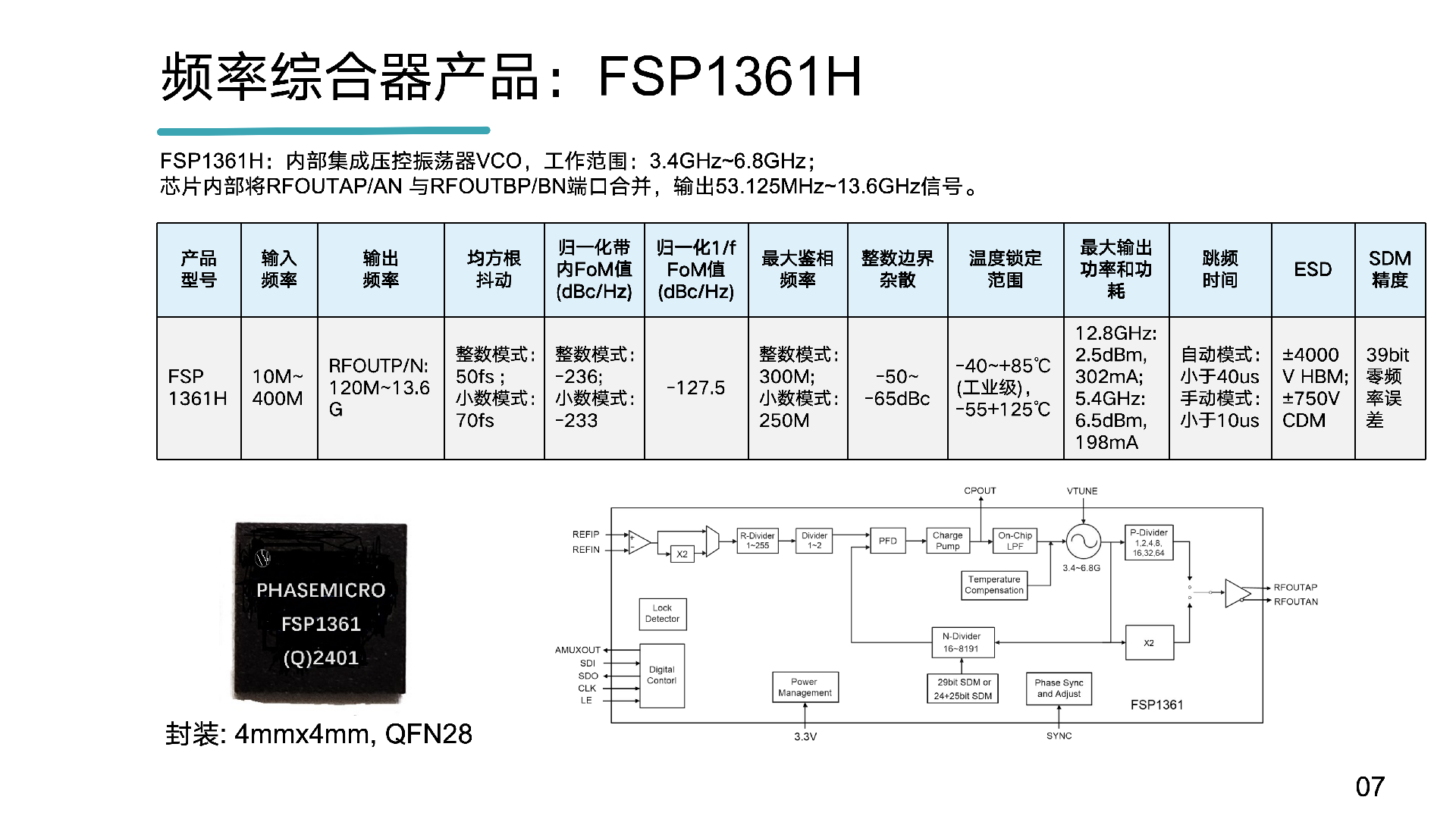

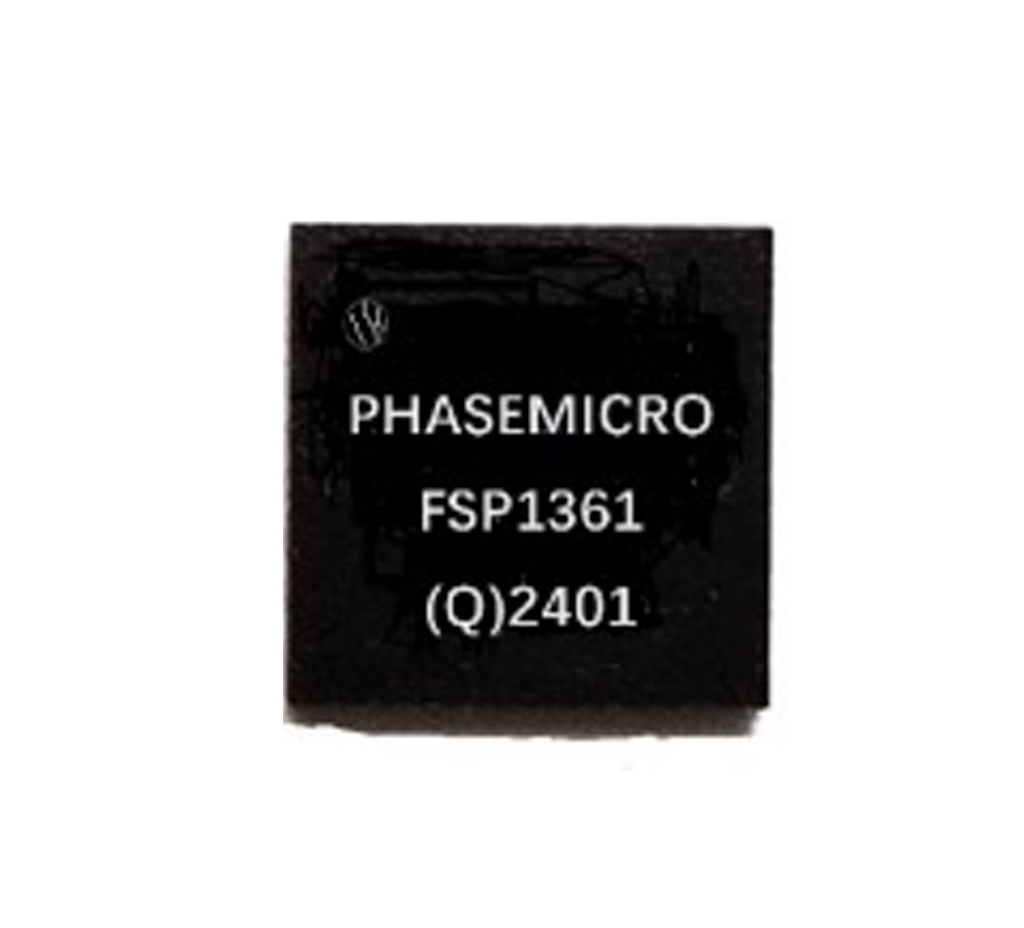

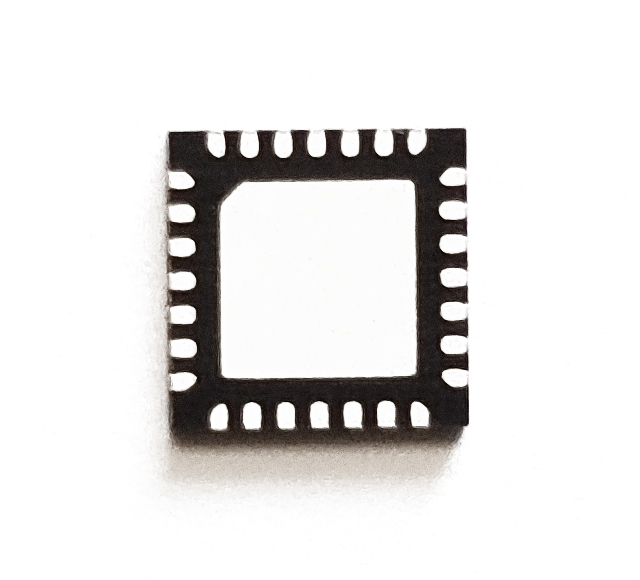

FSP1361H
FSP1361H:内部集成压控振荡器VCO,工作范围:3.4GHz~6.8GHz;芯片内部将RFOUTAP/AN 与RFOUTBP/BN端口合并,输出120M~13.6GHz信号。
立即咨询
在线咨询
24小时服务热线:0512-5032 3582
FSP1361H 是一款低杂散、低抖动、低功耗小数宽带频率综合器。芯片内部集成了压控振荡器、鉴相器、电荷泵、环路滤波器、多模分频器、SDM、射频分频器、射频二倍频器等。
VCO工作频率区间为 3.4GHz 至 6.8GHz,可支持10M 至 400M 的参考信号输入。通过射频二倍频器,能够在 RFOUTBP/BN 端口输出 6.8GHz 至 13.6GHz 的信号;通过射频分频器,可在 RFOUTAP/AN 端口输出 53.125MHz 至 6.8GHz 的信号,倍频口和分频口通过芯片内部开关,实现二选一输出。最高鉴相频率在整数模式下可达 300MHz,小数模式下为 250MHz。
FOM值为 - 236dBc/Hz,能够实现极低的带内噪声与抖动。芯片内设置可编程寄存器,可有效减轻整数边界杂散。此外,芯片具备游走杂散优化功能,功能开启后,输出不会产生游走杂散(Wander Spur)。
频率输出精度方面,FSP1360H 采用14bit + 25bit 级联 SDM 结构,从而达成零频率误差输出。
工作温度范围 - 55℃到 + 125°C。供电方面,采用 3.3V 单电源供电,芯片内部集成了低噪声 LDO。在 PCB 设计中,无需搭配片外LDO,也能够实现 70fs 的低相位噪声,极大地简化了电路设计,降低BOM成本。
