FSCB1204

        FSCB1204:一款支持1.8V/2.5V工作电压的高性能2个输入和4个输出的LVDS时钟缓冲器,该芯片支持两组输入时钟信号源,并且通过二选一的多路复用器,可扇出4组低偏斜的差分LVDS输出时钟。
立即咨询 在线咨询
24小时服务热线:0512-5032 3582

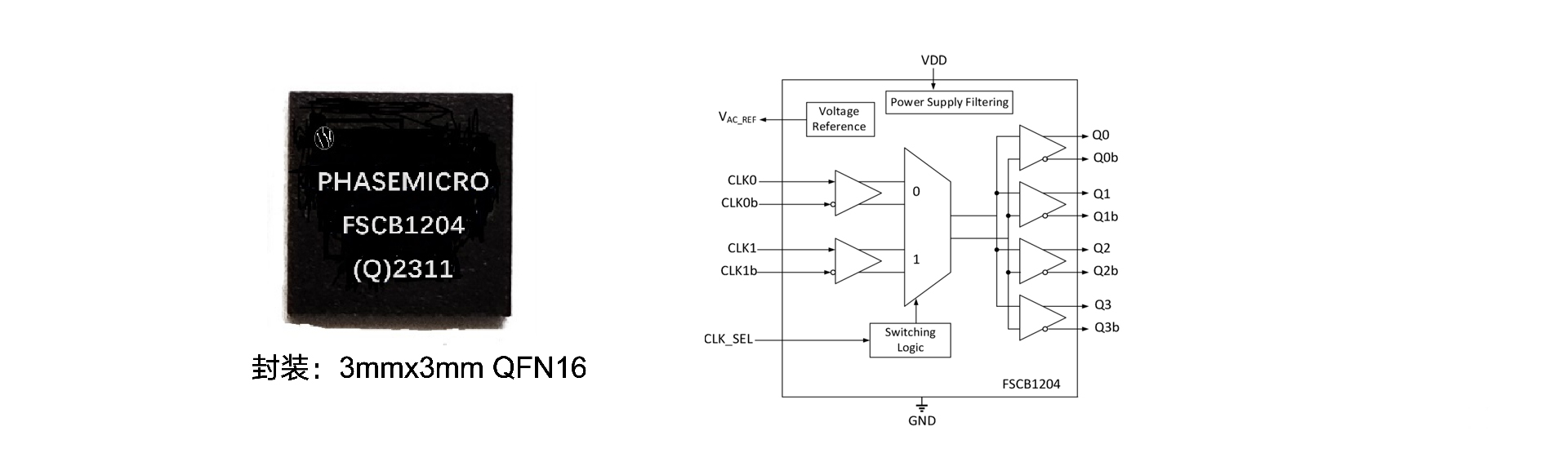

        FSCB1204是一款低附加抖动、低偏斜差分LVDS时钟缓冲器。支持两组输入时钟,经二选一多路复用器,可扇出 4 组低偏斜差分 LVDS 输出时钟,适配 LVDS、LVPECL 等多种输入时钟信号格式。

        芯片集成偏置电压参考,单端 / 差分 AC 或单端 DC 耦合时提供输入 DC 偏置电压,降低 PCB 的 BoM 成本。通过 CLK_SEL PIN 选择输入时钟信号,CLK_SEL PIN 浮空时,输出置低电平,关闭输入缓冲器以节省待机功耗;CLK_SEL PIN 设高低电平且无输入时钟信号时,内部偏置电压电路将输出信号置相应电平,避免随机振荡。

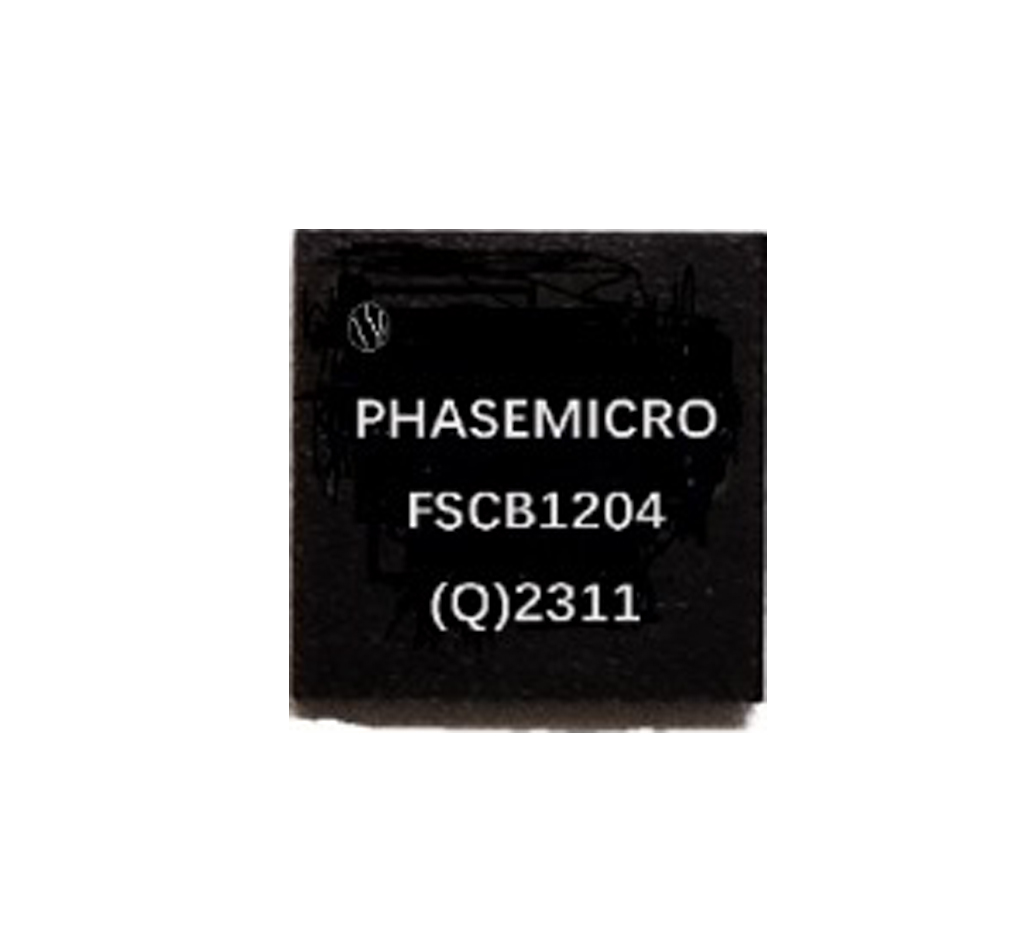

        芯片支持 1.8V 或 2.5V 电源电压,工作温度范围-55℃至125℃,输入频率范围 DC~2.5GHz。电源电压 1.8V、输入 100MHz 时钟时,电流消耗 48mA,实现 21fs(典型值)超低附加抖动和低于 11ps(典型值)输出时钟偏斜。采用 3mmx3mm QFN16 封装,布局紧凑。

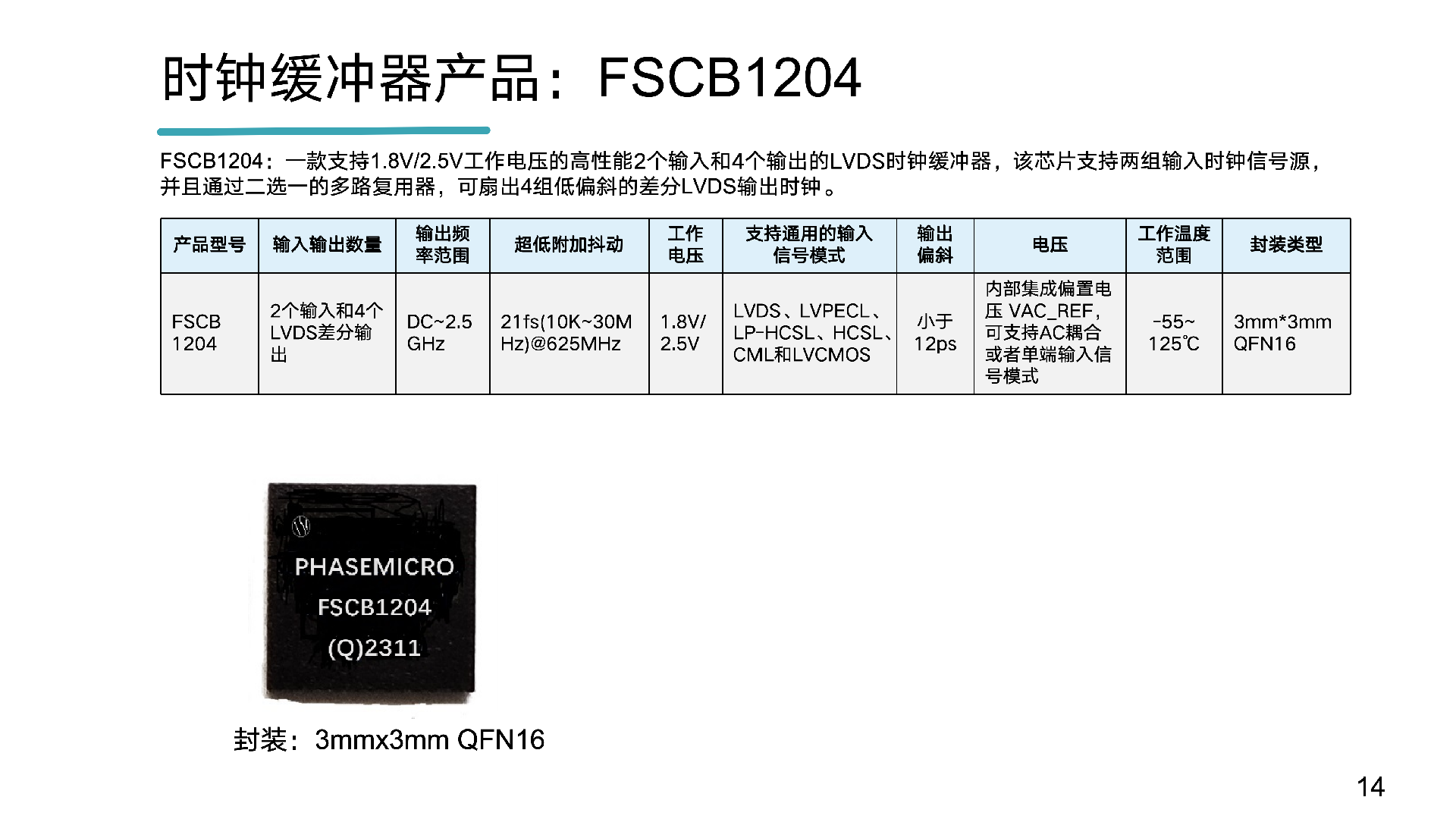

时钟缓冲器产品:FSCB1204



        FSCB1204:一款支持1.8V/2.5V工作电压的高性能2个输入和4个输出的LVDS时钟缓冲器,该芯片支持两组输入时钟信号源。并且通过二选一的多路复用器,可扇出4组低偏斜的差分LVDS输出时钟。


产品
型号
输入输出
数量
输出
频率
超低附加抖动 工作
电压
支持通用的输入信号模式 输出
偏斜
电压 工作温度范围 封装类型
FSCB
1204
2个输入和4个
LVDS差分输
DC~2.5
GHz
21fs(10K~30M
Hz)@625MHz
1.8V/
2.5V
LVDS、LVPECL、
LP-HCSL、HCSL、
CML和LVCMOS
小于
12ps
内部集成偏置电压 VAC_REF,
可支持AC耦合
或者单端输入信
号模式
-55~
125℃
3mm*3mm
QFN16
