FSCB1102

        FSCB1102:一款支持1.8V/2.5V工作电压的高性能1个输入和2个输出的LVDS时钟缓冲器。
立即咨询 在线咨询
24小时服务热线:0512-5032 3582


      FSCB1102 是一款差分 LVDS 时钟缓冲器,具有低附加抖动和低偏斜特性。该芯片支持 1 组输入时钟,能够扇出 2 组低偏斜的差分 LVDS 输出时钟。其兼容性出色,可适配通用的 LVDS、LVPECL、LP-HCSL、HCSL、CML和LVCMOS 等多种格式的输入时钟信号。

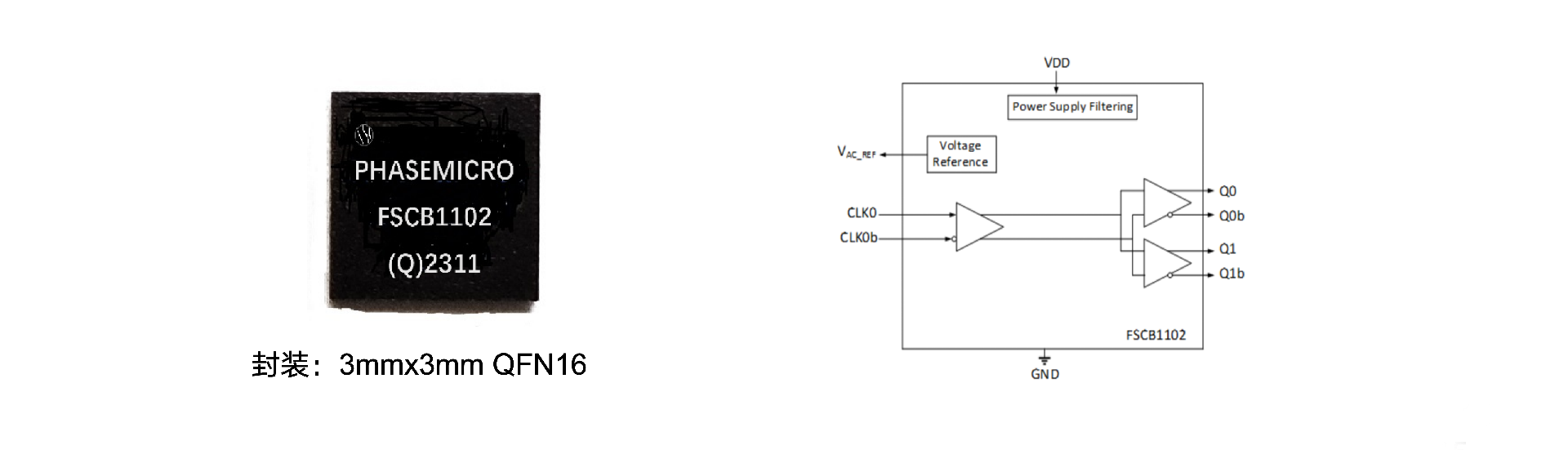

      FSCB1102内部集成了偏置电压参考模块。在单端/差分AC耦合或单端DC耦合的情况下,能够为输入提供DC偏置电压,有效降低了PCB的物料清单(BoM)成本。

      FSCB1102支持1.8V或2.5V的电源电压,工作温度范围-55℃至125℃,输入频率范围为DC至2.5GHz。当采用1.8V电源电压且输入100MHz时钟时,电流消耗仅为 35mA。该芯片实现了18fs(典型值)的超低附加抖动,以及低于 12ps(典型值)的输出时钟偏斜。

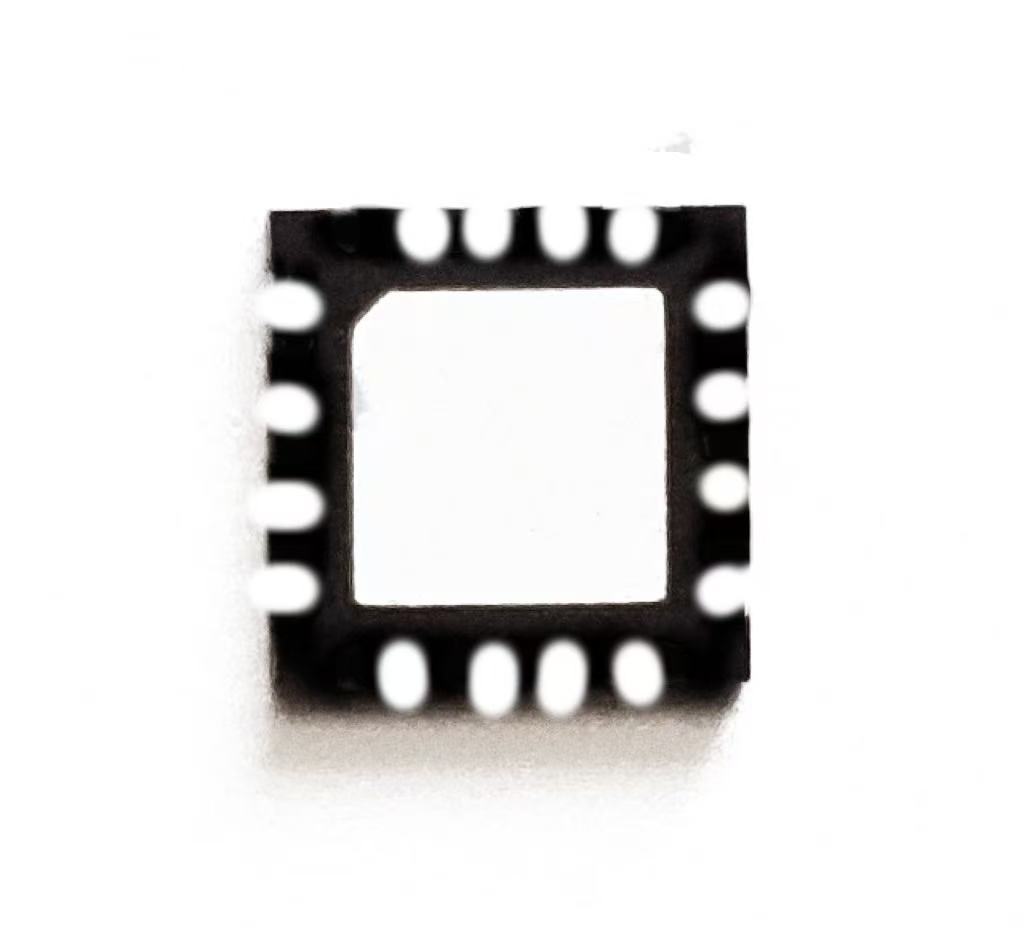

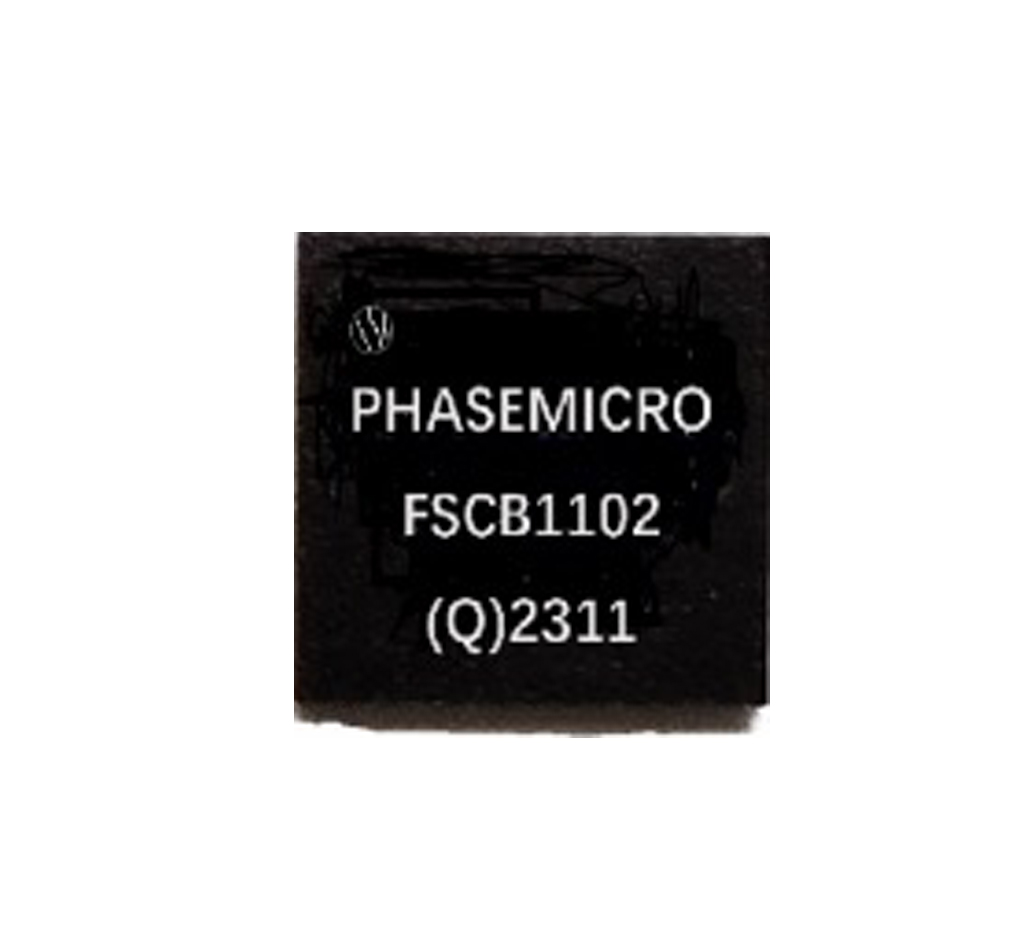

      FSCB1102 采用 3mmx3mm QFN16 封装类型,布局紧凑。

时钟缓冲器产品:FSCB1102



        FSCB1102:一款支持1.8V/2.5V工作电压的高性能1个输入和2个输出的LVDS时钟缓冲器。


产品
型号
输入输出数量 输出
频率
超低附加抖动 工作
电压
支持通用的输入信号模式 输出
偏斜
电压 工作温度范围 封装类型
FSCB
1102
1个输入和2
个LVDS差
分输出
DC~2.5G
Hz
18fs(10K~30M
Hz)@625MHz
1.8V/
2.5V
LVDS、LVPECL、
LP-HCSL、HCSL、
CML和LVCMOS
小于
12ps
内部集成偏置电压 VAC_REF,
可支持AC耦合
或者单端输入信号模式
-55~
125℃
3mm*3mm
QFN16
